Vishay面向车载以太网推出超小型高可靠性ESD保护二极管
2024-10-17 11:28:37 来源:eCar
新型VETH100A1DD1器件符合OPEN Alliance 100Base-T1和1000Base-T1规范。

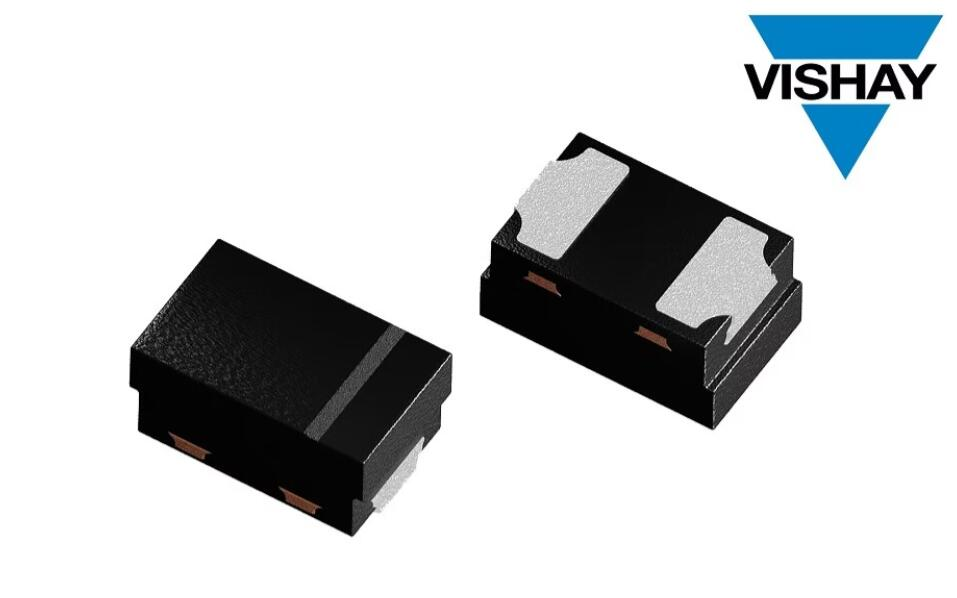

日前,威世科技Vishay Intertechnology, Inc.宣布,推出一款采用易于吸附焊锡的侧边焊盘DFN1006-2B小型封装全新车规级双向单路ESD保护二极管---VETH100A1DD1。该器件节省空间,专门用于车载以太网,符合OPEN Alliance 100Base-T11000Base-T1规范,钳位电压、动态电阻和电容低,可保护高速数据线免受瞬态电压信号的影响。

日前发布的器件占位面积和高度均小于其他标准封装器件。由于采用触发电压 > 100 V的回弹技术(snap-back),因此1 A下钳位电压极低,典型值仅为31 V。这款保护二极管典型动态电阻低至0.4 W,提高了ESD脉冲吸收性能和保护能力,其最大容值仅为2 pF,有助于提高信号完整性。

VETH100A1DD1数据线瞬态保护达到ISO 10605IEC 61000‑4‑2规定的 ± 15 kV1000 x接触放电)。对于汽车应用,保护二极管提供AEC-Q101认证版器件,工作电压为 ± 24 V。器件最终应用包括工业自动化系统、计算机、消费娱乐设备、家用电器、固定通信基础设施和医疗仪器。

保护二极管潮湿度敏感度等级(MSL)达到J-STD-020标准1级,耐火等级达到UL 94 V-0。器件符合RoHSVishay绿色标准,无卤素,支持汽车系统自动光学检测(AOI)。

VETH100A1DD1现可提供样品并已实现量产,供货周期为20周。
